Axon' 轻型同轴电缆：重量节省30%

  • 2023-10-26

1、轻型同轴电缆

Lightweight coaxial cables

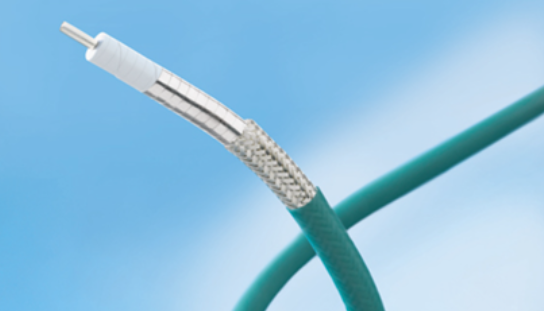

Axon'制造的轻型同轴电缆比以前的航空标准轻30%，它们专为飞机和直升机布线而设计，在电缆组件中表现出高达6 GHz和18 GHz的优异机械和电气性能。轻型KW类型电缆（直径7.65 mm）由一个中心铝导体、一个Celloflon®电介质（由Axon'获得专利的发泡PTFE）、一个增强铝编织屏蔽和一个FEP护套组成。对于具有如此小直径的电缆，衰减值是极好的（在1GHz下，100米衰减15dB）。此外，Celloflon®不仅具有低介电常数，而且具有良好的抗压性（100 daN/100 mm）。

Lightweight coaxial cables manufactured by Axon' are 30 % lighter than the former aeronautics standards. Designed for the cabling of aircraft and helicopters, they exhibit excellent mechanical and electrical performances up to 6 GHz and 18 GHz for cable assemblies. The lightened KW (7.65 mm diameter) consists of a central aluminium conductor, a Celloflon® dielectric (Expanded PTFE patented by Axon'), a reinforced aluminium braided shield and a FEP outer jacket. For a cable with such a small diameter, the attenuation values are excellent (15 dB for 100 m at 1 GHz). Moreover, the Celloflon® provides not only a low dielectric constant but also very good crush resistance (100 daN/100 mm).



2、优点

Advantages

重量轻。

小型化。

出色的衰减值（1 GHz下100米为15 dB）。

额定温度：-55°C至+180°C。

特性阻抗：50Ω。

符合EN 4604-009 KW标准。

可根据要求提供Axon'的同轴连接器：N、TNC、SMA或其他类型。

Weight saving.

Miniaturisation.

Excellent attenuation values (15 dB for 100 m at 1 GHz).

Temperature rating: -55°C to +180°C.

Characteristic impedance: 50 Ω.

Qualified to EN 4604-009 KW standard.

Can be delivered with Axon' coaxial connectors: N, TNC, SMA or other types on request.


3、结构

Construction

Axon'的轻型同轴电缆由以下材料制成：

铝导体和Celloflon®电介质（发泡PTFE）。

镀银的铜编织屏蔽。

强化铝编织屏蔽。

FEP护套。

对于高达18 GHz的频率，它们可以用以下方式连接：

SMA公头，直头或90° 弧弯。

TNC公头，直头或90° 弧弯。

N公头，直头或90° 弧弯。

N母头，直头最高可达12 GHz。

Axon' lightweight coaxial cables are made with:

An aluminium conductor and a Celloflon® dielectric (expanded PTFE).

A silver plated copper braided shield.

A reinforced aluminium braided shield.

A FEP outer jacket.

For a frequency up to 18 GHz, they can be terminated with:

SMA plug, straight or swept 90°.

TNC plug, straight or swept 90°.

N plug, straight or swept 90°.

N jack, straight up to 12 GHz.


4、应用

Applications

航空

飞机和直升机的布线

Aeronautics

Cabling of aircraft and helicopters
